Kroužkové elektromotory

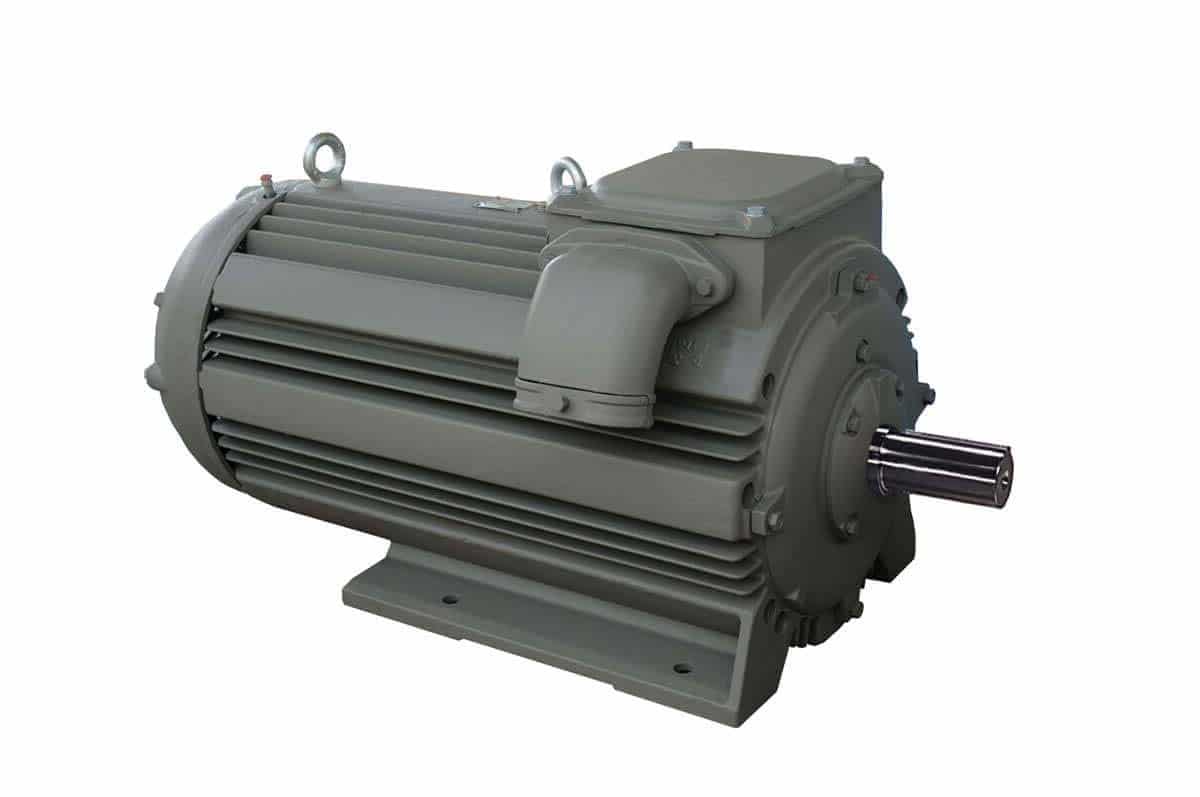

Kroužkové elektromotory jsou třífázové asynchronní jeřábové motory s trvale uloženými kartáči. Slouží na pohony jeřábů nebo podobných dopravních strojů, které pracují s přerušovaným chodem. Motory jsou v praxi používány také na řízení velkého setrvačného momentu jako např. větrání, válcovna, cukrovar, drtič, dávkovač, kulový mlýn a podobně. Je důležité dbát na skutečnost, že tyto motory je možné používat pouze v prostředí, do kterého jsou určeny (výrobce to uvádí na výkonnostním štítku motoru a rovněž v kupní smlouvě). Výrobce připouští možnost použití motorů podle normy ČSN 33 0300 čl. 4.1.2 pro prostředí pod přístřeškem. V takovém případě je však doporučeno objednat motor vybavený v provedení pro ztížené klimatické podmínky.
Série jeřábových kroužkových motorů se vyrábí v osové výšce od 112 do 400 mm. Motory s osovkou 112 až 250 mm mají konstrukci z litiny a ventilátor je vyroben ze slitiny hliníku. Pro motory s osovou výškou od 280 do 400 mm je celá konstrukce motoru včetně ventilátoru z oceli.
Kroužkové elektromotory - výkon a zatížení
Informace o jmenovitém výkonu pro typ zatížení s3, jmenovitém napětí 380V, jmenovité frekvenci 50Hz a zatížení 40% při různých pracovních podmínkách naleznete v tabulce technických dat. V případě teplot vyšších než 50°C je třeba výkon korigovat podle grafu vztahu poměru výkonu a teploty chladiva. Pro teploty nižší než 50 ° C připouští výrobce nárůst výkonu v závislosti na diagramu. Při korigování výkonů v rozmezí teplot od 30°C do 0°C se elektrický proud rotoru i statoru mění úměrně s jeho výkonem, přičemž vinutí rotoru, vinutí statoru, ohmický odpor těchto vinutí, jakož i napětí rotoru zůstávají neměnné. Při korekci výkonu s ohledem na nadmořskou výšku nebo při změně teploty chladicí kapaliny a zároveň nadmořské výšky je možné použít také koeficient pro korekci výkonu.
Dostupné typy kroužkových elektromotorů

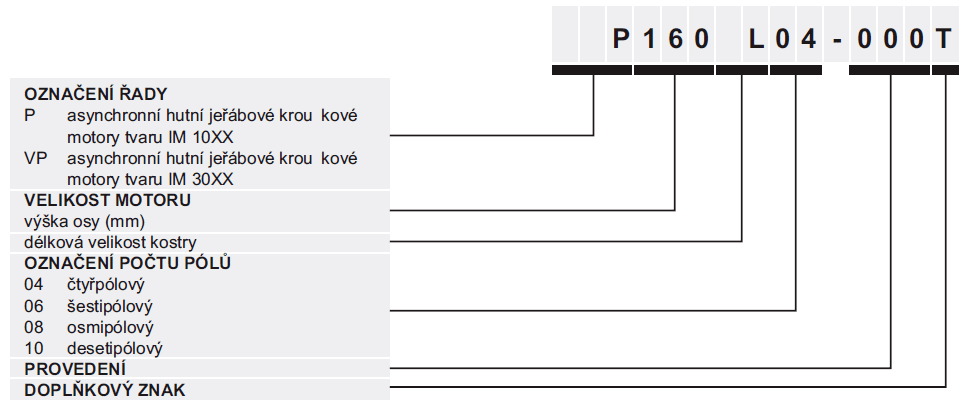

V první řadě si prohlédněte náš systém označování jednotlivých elektromotorů. Každý alfanumerický znak v názvu má svůj význam. V názvu elektromotoru se ukrývají důležité informace jako například velikost osové výšky, velikost kostry, počet pólů atd.
Elektromotor P112M04 , 2.7kW, 1360 ot.
Elektromotor P112L04 , 3.6kW, 1385 ot.
Elektromotor P132M04 , 5kW, 1415 ot.
Elektromotor P132L04 , 6.8kW, 1430 ot.
Elektromotor P160M04 , 10kW, 1445 ot.
Elektromotor P160L04 , 13.5kW, 1450 ot.
Elektromotor P180LK04 , 17kW, 1455 ot.
Elektromotor P180L04 , 20kW, 1460 ot.
Elektromotor P112M06 , 2kW, 905 ot.
Elektromotor P112L06 , 2.7kW, 905ot.
Elektromotor P132M06 , 3.6kW, 935ot.
Elektromotor P132L06 , 5kW, 935ot.
Elektromotor P160M06 , 6.8kW, 945ot.
Elektromotor P160L06 , 10kW, 955ot.
Elektromotor P180LK06 , 13.5kW, 965ot.
Elektromotor P180L06 , 17kW, 970ot.
Elektromotor P200LK06 , 20kW, 965ot.
Elektromotor P200L06 , 27kW, 965ot.
Elektromotor P225M06 , 36kW, 965ot.
Elektromotor P250M06 , 50kW, 970ot.
Elektromotor P280S06 , 68kW, 975ot.
Elektromotor P280M06 , 90kW, 980ot.
Elektromotor P160M08 , 5kW, 700 ot.
Elektromotor P160L08 , 6.8kW, 705 ot.
Elektromotor P180LK08 , 10kW, 715 ot.
Elektromotor P180L08 , 13.5kW, 720 ot.
Elektromotor P200LK08 , 17kW, 710 ot.
Elektromotor P200L08 , 20kW, 715 ot.
Elektromotor P225M08 , 27kW, 725 ot.
Elektromotor P250M08 , 36kW, 725 ot.
Elektromotor P280S08 , 50kW, 730 ot.
Elektromotor P280M08 , 68kW, 735 ot.
Elektromotor P315M08 , 90kW, 730 ot.
Elektromotor P355LK08 , 115kW, 734 ot.
Elektromotor P355L08 , 145kW, 736 ot.
Elektromotor P250M08Elektromotor R250M08
Elektromotor R200LK04 , 22kW,1450 ot.
Elektromotor R200L04 , 30kW,1455 ot.
Elektromotor R225M04 , 40kW,1465 ot.
Elektromotor R250M04 , 55kW,1470 ot.
Elektromotor R280S04 , 75kW,1475 ot.
Elektromotor R280M04 , 100kW,1480 ot.
Elektromotor R200LK06 , 17kW,960 ot.
Elektromotor R200L06 , 22kW,965 ot.
Elektromotor R225M06 , 30kW,970 ot.
Elektromotor R250M06 , 40kW,970 ot.
Elektromotor R280S06 , 55kW,980 ot.
Elektromotor R280M06 , 75kW,980 ot
Elektromotor R(VR)200LK08 , 13kW,720 ot.
Elektromotor R(VR)200L08 , 17kW,725 ot.
Elektromotor R(VR)225M08 , 22kW,720 ot.
Elektromotor R250M08 , 30kW,725 ot.
Elektromotor R280S08 , 40kW,735 ot.
Elektromotor R280M08 , 55kW,735 ot.
