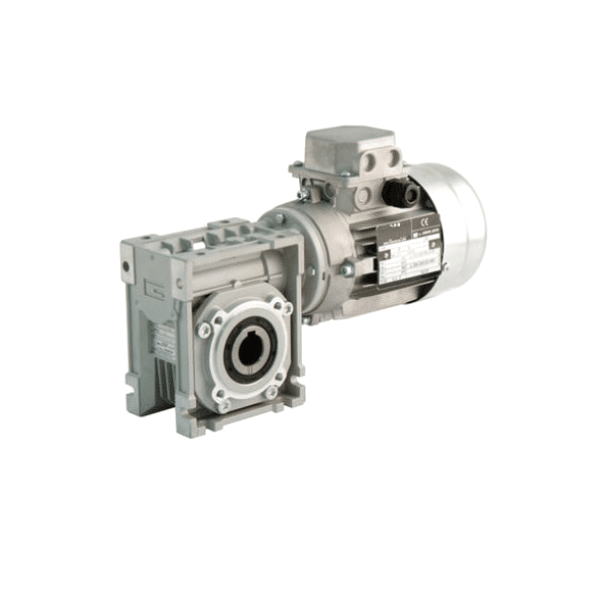

Komplet pro mlýnek na maso Obsah kompletu: • elektromotor s výkonem 1,1kW; typ MSZ80B-4; IM B14 (Více informací v datovém listu) • šneková převodovka; typ PMRV050; dutý hřídel Ø 25mm (Více informací v datovém listu) Datový list motora Datový list převodovky Montáž elektromotora a převodovky V CENĚ Dokupte si také příslušenství: - výstupní hřídel Ø 25mm - Frekvenční měnič 1,5kW, typ A550-4T0015
| Elektromotor | MSZ80B-4 |
| Výkon elektromotoru | 1,1kW |
| Provedení | B14 – malá příruba |
| Napájení | třífázové, 400V |
| Výstupní otáčky | 140 (převodový poměr 10); 95 (převodový poměr 15); 70 (převodový poměr 20) |
| Dutý hřídel Ø | 25 mm |
| Převodovka | šneková, PMRV050 |
| Položka | A550 PLUS | |
|---|---|---|
| Vstup | Nominální napětí, frekvence |
1PH vstup / 3 PH výstup AC 230 V 50/60Hz…typ: 2S….. 1PH vstup / 1 PH výstup AC 230 V 50/60Hz,..typ: S2S…. 3PH vstup / 3 PH výstup AC 400 V 50/60Hz ..typ: 4T….. |
| Rozpětí napětí vstupu | 230V: 170 V – 240 V; 400 V:330 V – 440 V | |
| Výstup | Rozpětí napětí výstupu | 230V: 0 – 230 V; 400 V:0 – 400 V |
| Rozsah frekvence | 0.10 – 999.9Hz | |
| Režim riadenia | V/F řízení | |
| Indikace | Provozní stav / Definování alarmu / interaktivní vedení: např. nastavení frekvence, výstupní frekv./prúd, napětí DC sběrnice, teplota, atd. | |
| Rozpětí výstupní frekvence | 0.10 – 999.9Hz | |
| Rozlišení pro nastavení frekvence | Vstup číslicový = 0,1 Hz, vstup analogový = 0,1% max. výstupní frekvence | |
| Přesnost výstupní frekvence | 0.01Hz | |
| V/F režim řízení | Nastavení křivky V / F pro splnění požadavků zatížení | |
| Řízení točivého momentu | Automatické řízení: automatický nárůst točivého momentu při zatížení; Man. řízení: lze nastavit 0,0 až 30,0% zvýšení točivého momentu | |
| Multifunkční vstupní svorkovnice | Čtyři multifunkční vstupní svorky, realizující funkce zahrnující řízení rychlosti 15 sekcí, chod programu, 4-stupňový spínač rychlosti zrychlení / zpomalení, UP / DOWN funkce, nouzové zastavení a další funkce | |
| Multifunkční výstupní svorkovnice | 1 multifunkční výstupní svorkovnice se zobrazením běhu, vnější abnormality, počítadla, programových operací, nulové rychlosti a dalších informací a upozornění | |
| Nastavení času zrychlení a zpomalení | Čas zrychlení / zpomalení lze nastavit individuálně v rozsahu 0~999.9 s | |
| PID regulátor | PID regulátor je zabudovaný | |
| Komunikační rozhraní | MODBUS | |
| RS 485 | Standardní komunikační funkce RS485 (MODBUS RTU) | |
| Prídavní funkce | „Spánkový režim „; nucené cirkulování tekutiny proti zamrzání; Regulování průtoku; ví detekovat chod“ na sucho „; JOG; Swing frekv. | |
| Nastavení frekvence | Analogový vstup: je možné zvolit 4 až 20 mA a 0 až 10 V; Číslicový vstup: Zadávání pomocí otáčení otáčecího knoflíku na ovládacím panelu nebo RS485 nebo tlačítkem nahoru / dolů. Poznámka: Na výběr analogového napěťového vstupu (0-10V) nebo analogový proudový vstup (4 – 20mA) lze použít AVI svorky přes spínač J2. Možnost kombinace vstupů frekvence X+Y; X-Y; Přepínání mezi X a Y | |
| Mnohonásobní rychlost | 4 multifunkční vstupní svorkovnice, dá se nastavit až 15 sekcí rychlosti | |
| Bezpečnostní systém EMS STOP | Funkce „emergency stop“ pro nouzové případy zastaví po aktivaci EMS STOP frekvenční měnič okamžitě | |
| Automatická regulace napětí | Může být zvolena automatická regulace napětí | |
| Počítadlo | Dvě skupiny čítačů zabudované | |
| Přetížení | Zvládne přetížení až 150% po dobu 1 minuty (konstantní moment) | |
| Přepětí | Může se nastavit ochrana před přepětím | |
| Podpětí | Může se nastavit ochrana před podpětím | |
| Jiné ochrany | Ochrana před zkratem na výstupu, nadproudům, blokování parametrů atd. | |
| EMC kompatibilita | IEC 61000-4-6; IEC 61000-4-4;IEC 61000-4-11; IEC 61000-4-5 | |
| Standardy | EN/IEC 61800-3: 2017; C2, který je vhodný do 1. prostředí EN 61800-3:2004+A1:2012; EN 618-5-1:2007+A1:2017 | |
| Rozpětí okolní teploty | od -10°C do 40°C (bez námrazy) | |
| Okolní vlhkost | Maximálně 95% (bez kondenzace) IEC 60068-2-3 | |
| Nadmořská výška | Nižší než 1000 m.n.m. | |
| Vibrace | Max. 0.5 g ; IEC 60068-2-6 | |
| Chlazení | Nucené chlazení vzduchem | |
| Stupeň ochrany | IP 20; vyhovuje EN/IEC 61800-5-1 | |
| Montáž | Způsob instalace | Na stěnu nebo na 35 mm DIN lištu |
| Instalace v prostředí | V interiéru, vyhněte se přímému slunečnímu záření, prachu, soli, hořlavému nebo korozivnímu plynu, kouře, páře. Odolnost proti chemickým znečištěním – třída 3C3 EN / IEC 60721-3-3. Odolnost proti znečištění prachem 3S3EN/IEC 60721-3-3. | |
