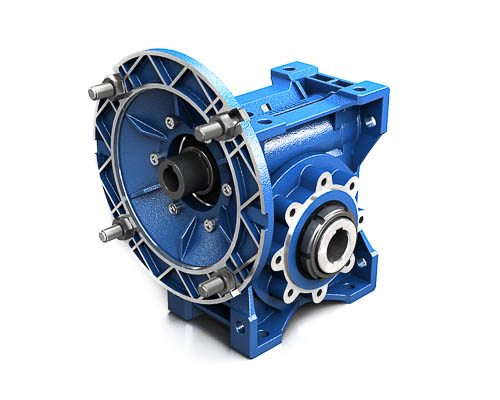

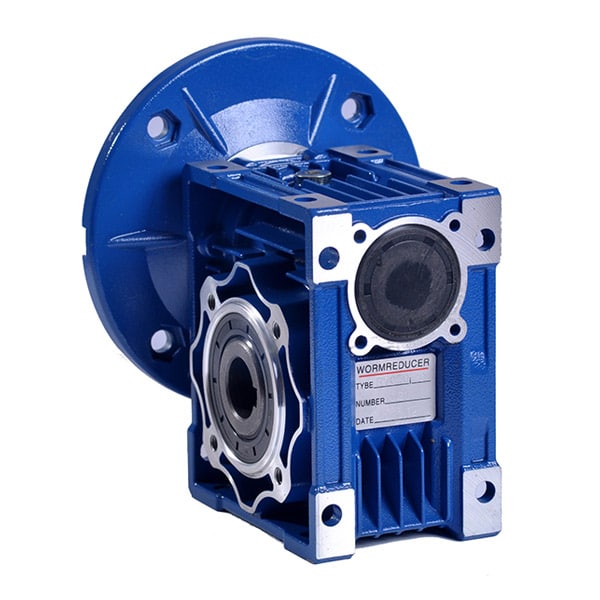

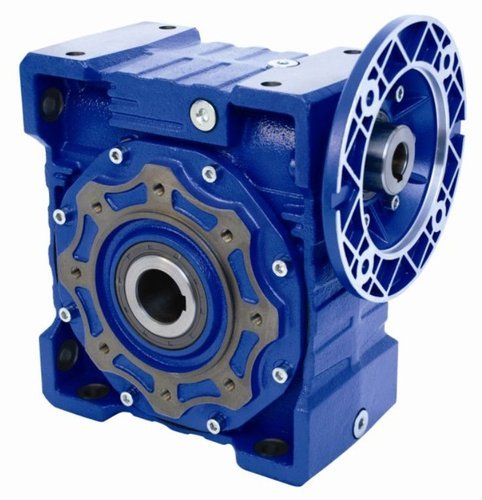

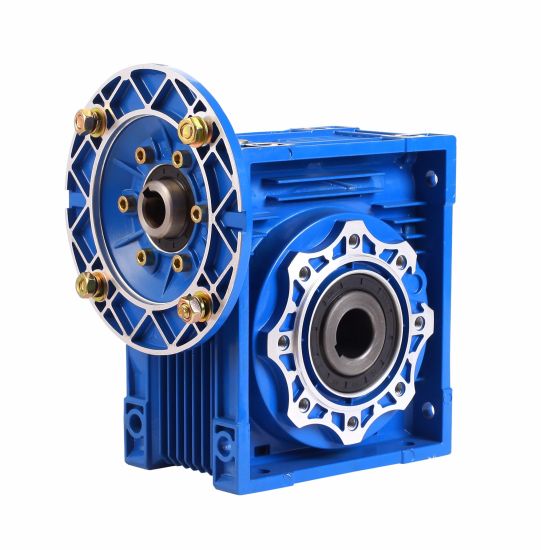

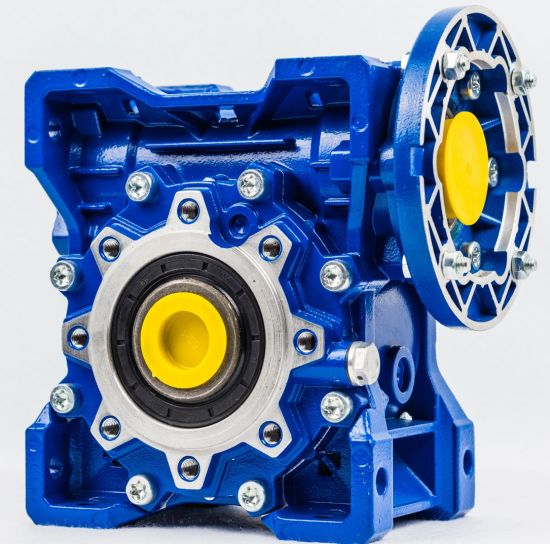

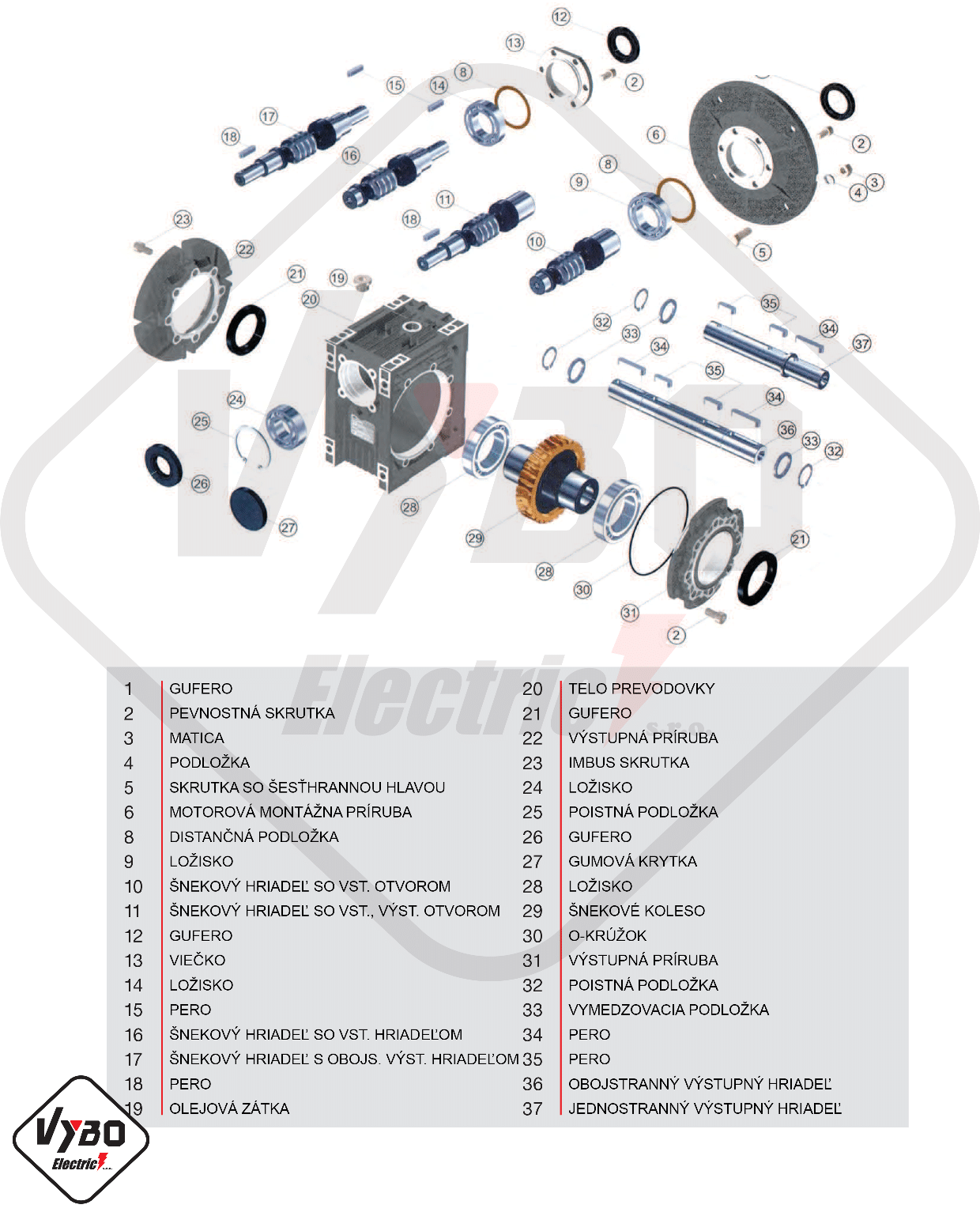

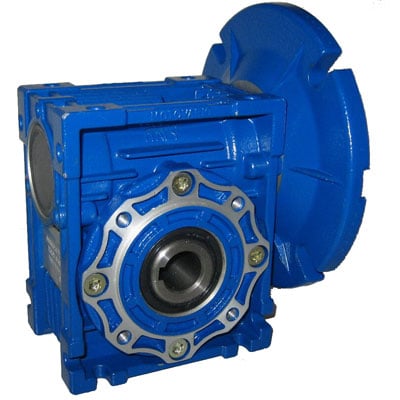

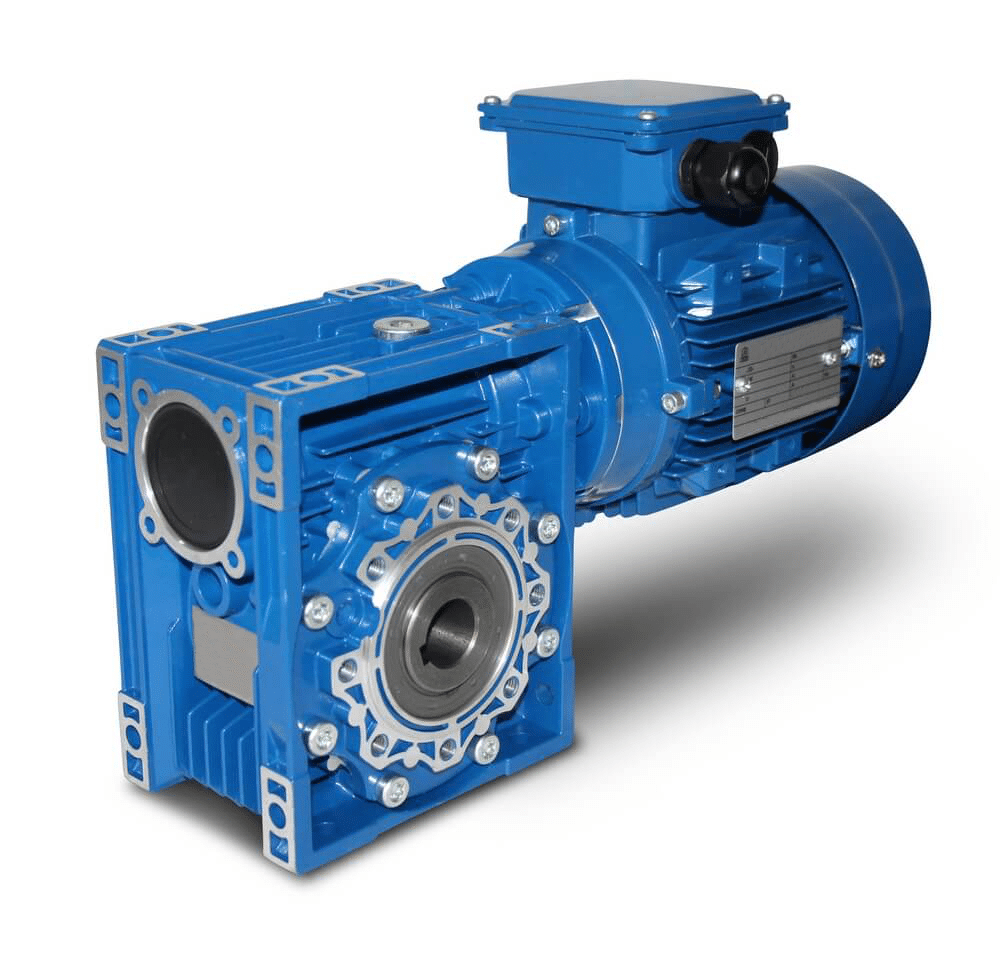

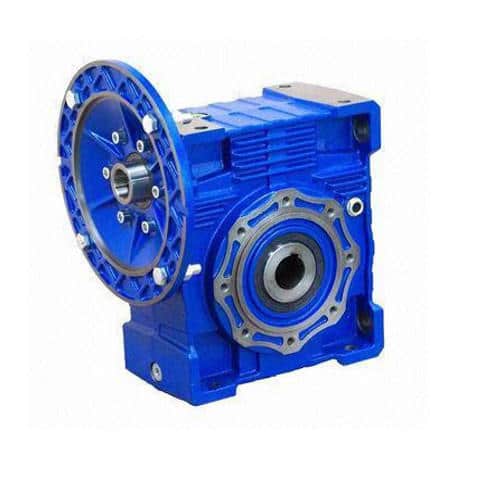

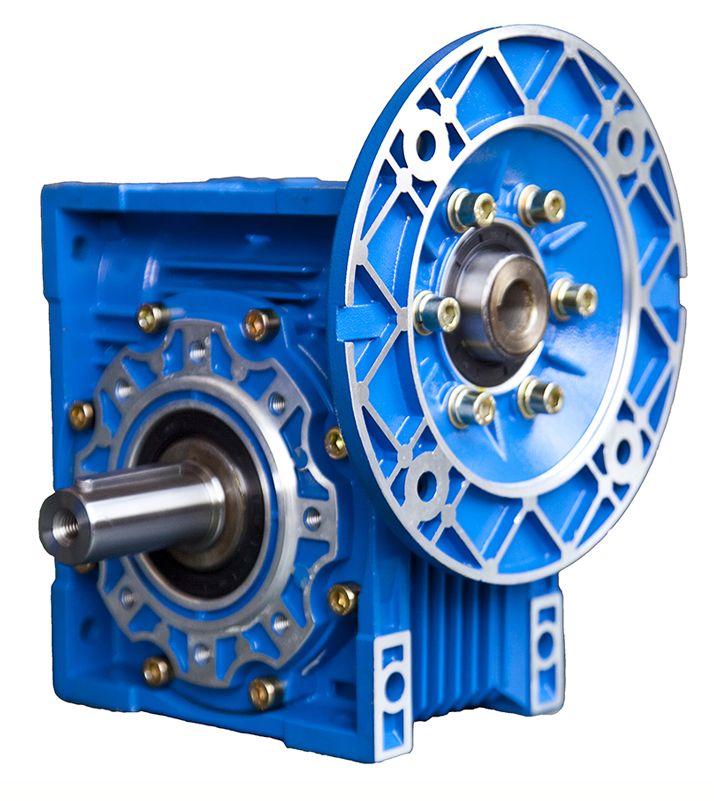

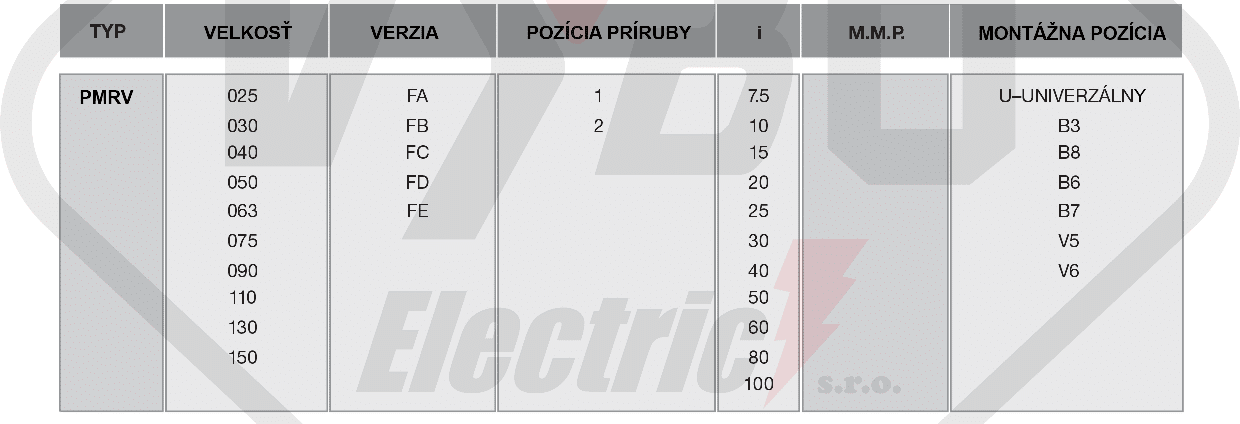

Typ PMRV 063 Otvor pro vstupní hřídel 14 mm, 19 mm, 24 mm Otvor pro výstupní hřídel 25 mm Dostupné příruby 71B14, 71B5, 80B14, 80B5, 90B14, 90B5 Dostupný převodový poměr [i] i = 5 až 100 Hmotnost 7 kg Příslušenství na požádání -torzní rameno -příruby -hřídele -elektromotory
| Typ převodovky | šneková |
|---|---|
| Hmotnost | 7 kg |
| Velikost | PMRV063 |
| Hmotnost | 7 kg |

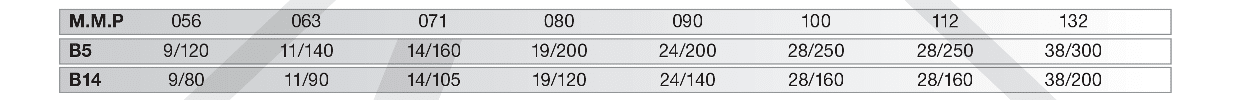

Kvůli předcházení vibracím a působení nežádoucích sil na vstupních ložiskách převodovek, musí být převodovky, které se dodávají s přírubami připojené s takovým elektromotorem, jehož tolerance příruby a hřídele bude odpovídat kvalitě normy IEC. Převodovky dodávané s našimi elektromotory vám tuto podmínku mohou garantovat. Níže uvedená tabulka pomáhá jednoduše určit velikost montážní příruby B5 nebo B14. Elektromotory, které dodáváme i s přírubami, se zpravidla dodávají podle tabulek deklarovaných hodnot, ale protože se motorová montážní příruba dá rozebírat, můžeme tím dosáhnout i kombinace hřídel / montážní příruba, které se s níže uvedenou tabulkou neshodují (např. 19/140), čímž nabízíme přizpůsobivost pro modely, které nejsou unifikované (např. stejnosměrné elektromotory).
Šnekové převodovky jsou čtyřhranné a určené pro všestrannou montáž. Výroba komponent, která je zajišťována numericky řízenými stroji, garantuje maximální preciznost pro striktní hodnoty tolerance. Výsledný produkt se proto vyznačuje vysokou spolehlivostí po dlouhou dobu. Tělesa převodovek jsou vyrobeny z hliníkové slitiny pro velikosti 025 až 090, velikosti 110 až 150 jsou vyráběny z litiny. Všechny těla převodovek jsou opatřeny hliníkovým nátěrem RAL 9022 z důvodu ochrany dílů proti stárnutí a z důvodu lepšího překrytí možných drobných nerovností, které mohou být v hliníkové slitině přítomny. Převodovky jsou dodávány minimálně s jedním plnicím otvorem, který se používá i jako test možné netěsnosti převodovky. Montážní příruby umožňují kombinování dvou převodovek pro dosažení vysokých převodových poměrů. Čtyři velikosti PMRV předřadných čelních převodů jsou k dispozici pro připojení k převodovce. Jsou také konstruovány z hliníkové slitiny a jsou opatřeny stejným ochranným nátěrem. Všechny dodávané kombinace jsou dodávány s mazací náplní, jejíž charakteristika je specifikována v následující tabulce.

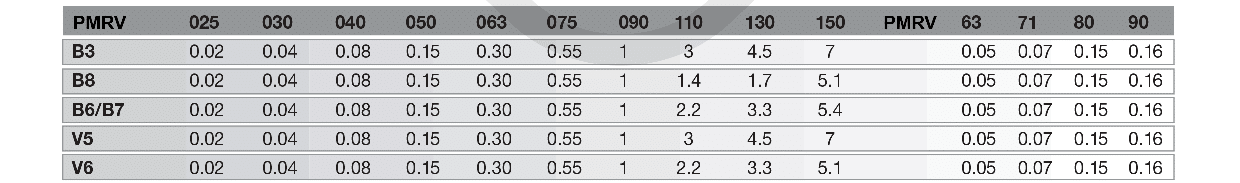

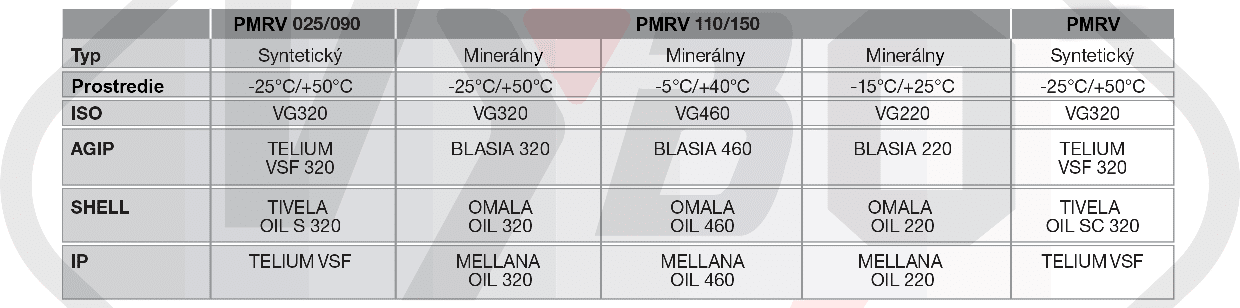

Převodovky velikostí 025 až 090 jsou dodávány kompletně se syntetickou náplní a proto jsou bezúdržbové. Převodovky velikostí 110, 130 a 150 jsou dodávány s náplní minerálního oleje uvedenou pro montážní pozici B3. Zákazník je zodpovědný za uzpůsobení množství oleje dané montážní pozice a dále za nahrazení plnící zátky, kterou je převodovka z přepravních důvodů osazena (zátkou odvzdušňovací). Pokud převodovka nebude odvzdušňovací zátkou osazena, může to způsobit vznik vnitřního přetlaku a tímto může docházet k prosakování oleje přes těsnění převodovky. Pro velikosti 110, 130 a 150 doporučujeme, aby byla provedena výměna olejové náplně převodovky po uplynutí prvních cca 300 provozních hodin.
Pokud požadujete dodání včetně elektromotoru, prosíme, abyste specifikovali:
Velikost např. 90 L4
Výkon např. 1,5 kW
Póly např. 4
Napětí např. 230/400 V
Frekvence např. 50 Hz
Typ příruby např. B14
UPOZORNĚNÍ: Od velikosti 25 do 63 jsou převodovky dodávány vždy v montážní pozici "univerzální" a mohou být namontovány v kterékoliv pozici. Od velikosti 75 do velikosti 150 je třeba specifikovat montážní pozici, pokud je odlišná od standardní polohy B3. V případě, že převodovka s udanou pozicí B3 bude namontována do pozice V5 nebo V6, musí být ložisko nacházející se na vrchní straně převodovky mazané prostřednictvím tuhého mazacího prostředku pro zajištění dostatečného mazání. Naší společností byl testován mazací prostředek Tecnolubeseal POLYMER 400/2, který máme v nabídce.

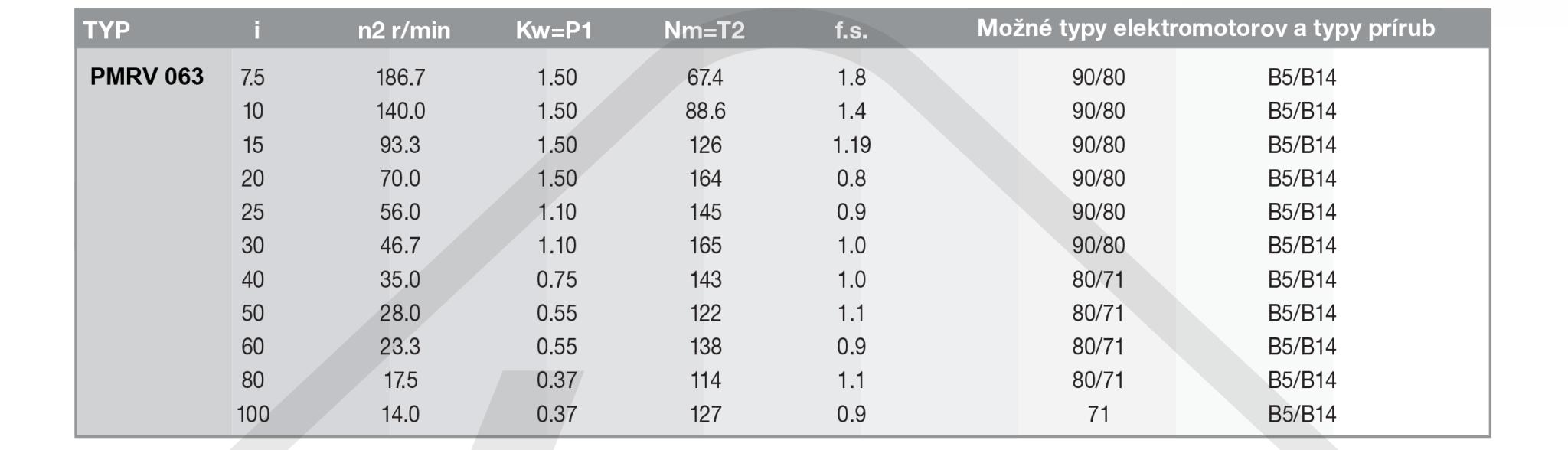

POZNÁMKA: Ve všech následujících tabulkách jsou znázorněny výstupní hodnoty z převodovek při použití 4-pólového elektromotoru (1400 ot / min). V případě použití 2-pólového nebo 6-pólového elektromotoru je nutné přepočítat, nebo kontaktovat naše obchodně-technické oddělení.
