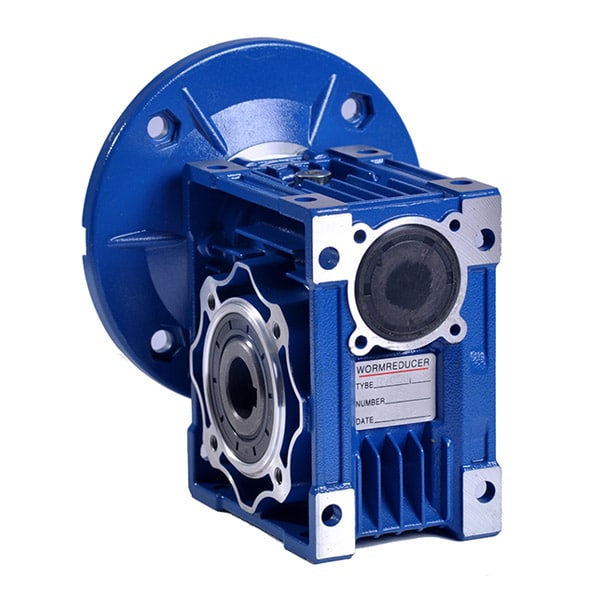

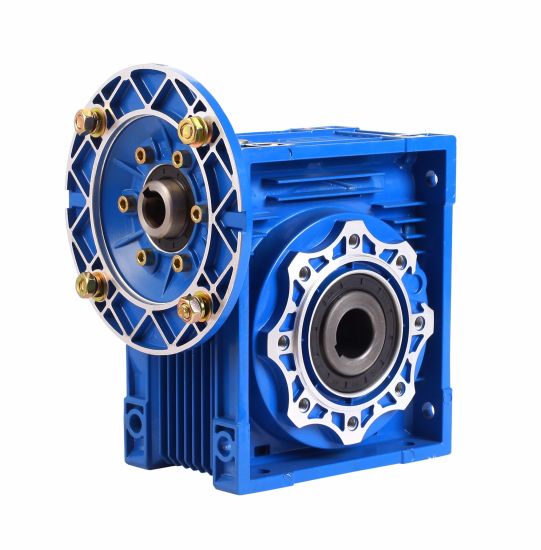

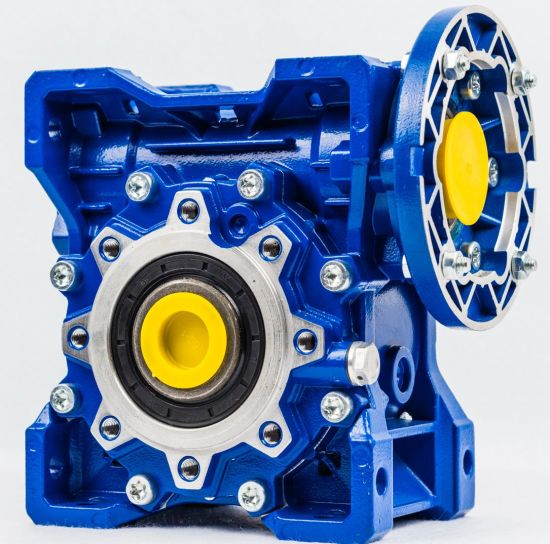

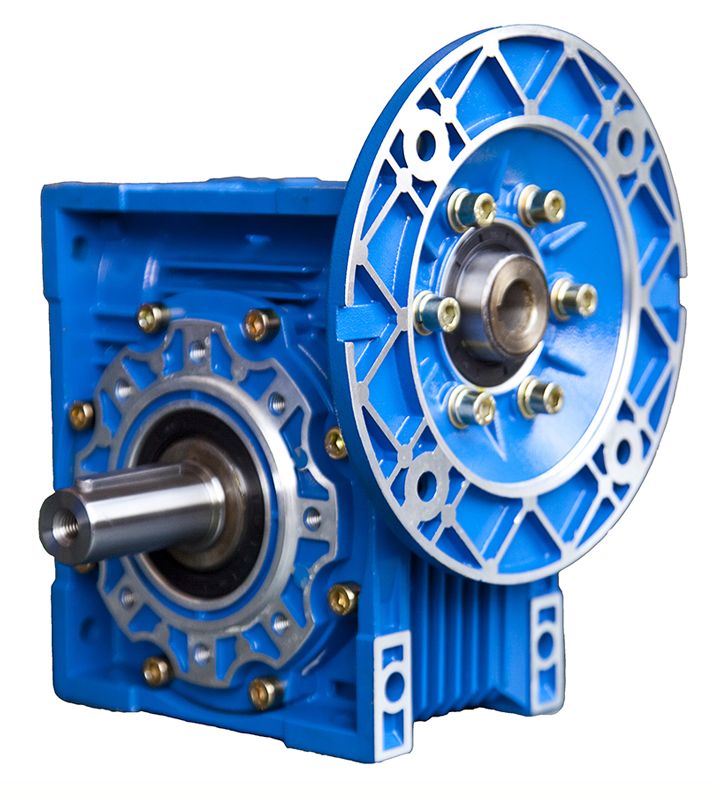

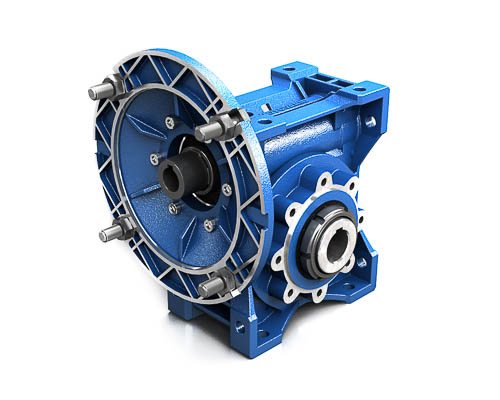

Typ PMRV 110 Otvor pro vstupní hřídel 24 mm, 28 mm, 38 mm Otvor pro výstupní hřídel 42 mm Dostupné příruby 100B5, 112B5, 132B5, 80B5, 90B5 Dostupný převodový poměr [i] i = 5 až 100 Hmotnost 36 kg Příslušenství na požádání -torzní rameno -příruby -hřídele -elektromotory
| Typ převodovky | šneková |
|---|---|
| Hmotnost | 36 kg |
| Velikost | PMRV110 |
| Hmotnost | 36 kg |

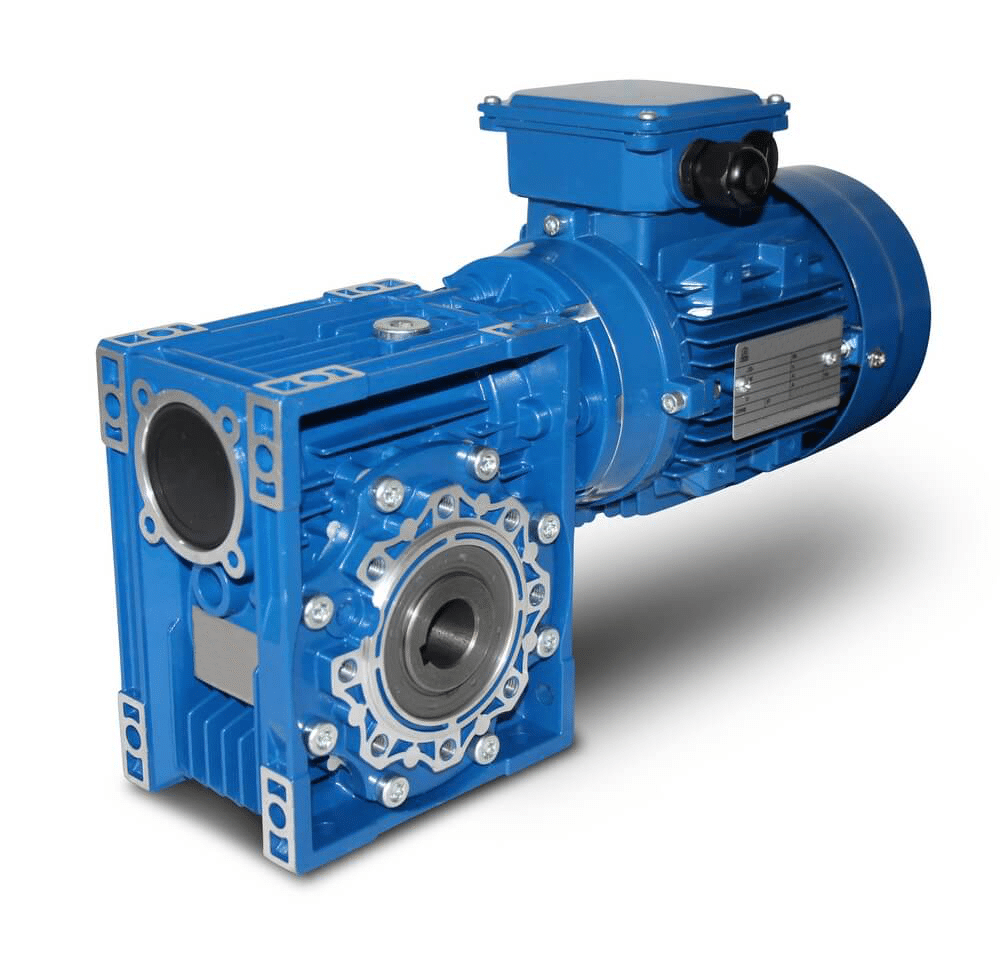

Pokud si přejete dodání is elektromotorem, prosíme, abyste uvedli také:
Velikost např. 100 L4
Výkon např. 2,2 kW
Póly např. 4
Napětí např. 230/400 V
Frekvence např. 50 Hz
Typ příruby např. B5

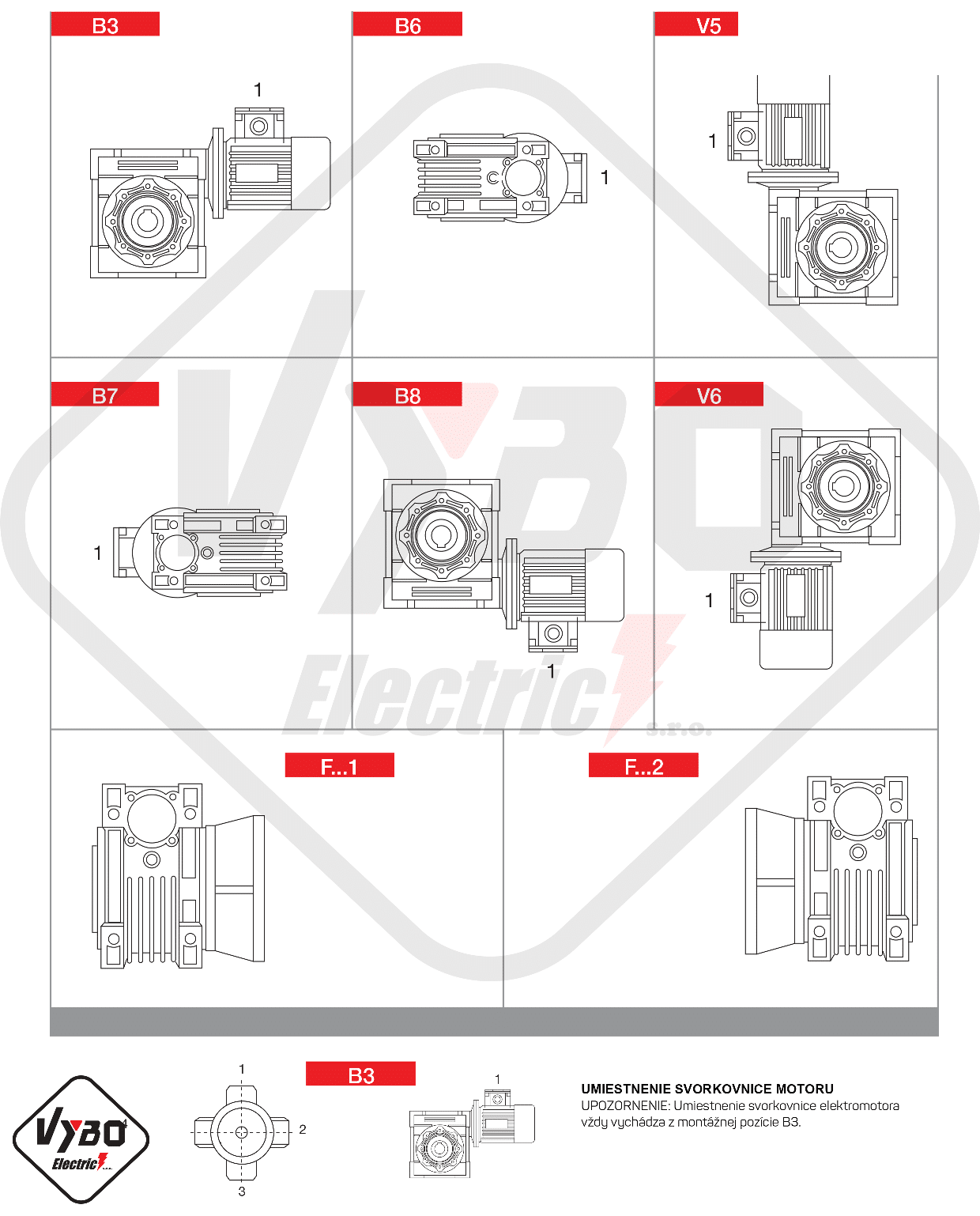

UPOZORNĚNÍ: Od velikosti 25 do 63 jsou převodovky dodávány vždy v montážní pozici "univerzální" a mohou být namontovány v kterékoliv pozici. Od velikosti 75 do velikosti 150 je třeba specifikovat montážní pozici, pokud je odlišná od standardní polohy B3. V případě, že převodovka s udanou pozicí B3 bude namontována do pozice V5 nebo V6, musí být ložisko nacházející se na vrchní straně převodovky mazané prostřednictvím tuhého mazacího prostředku pro zajištění dostatečného mazání. Naší společností byl testován mazací prostředek Tecnolubeseal POLYMER 400/2, který máme v nabídce.

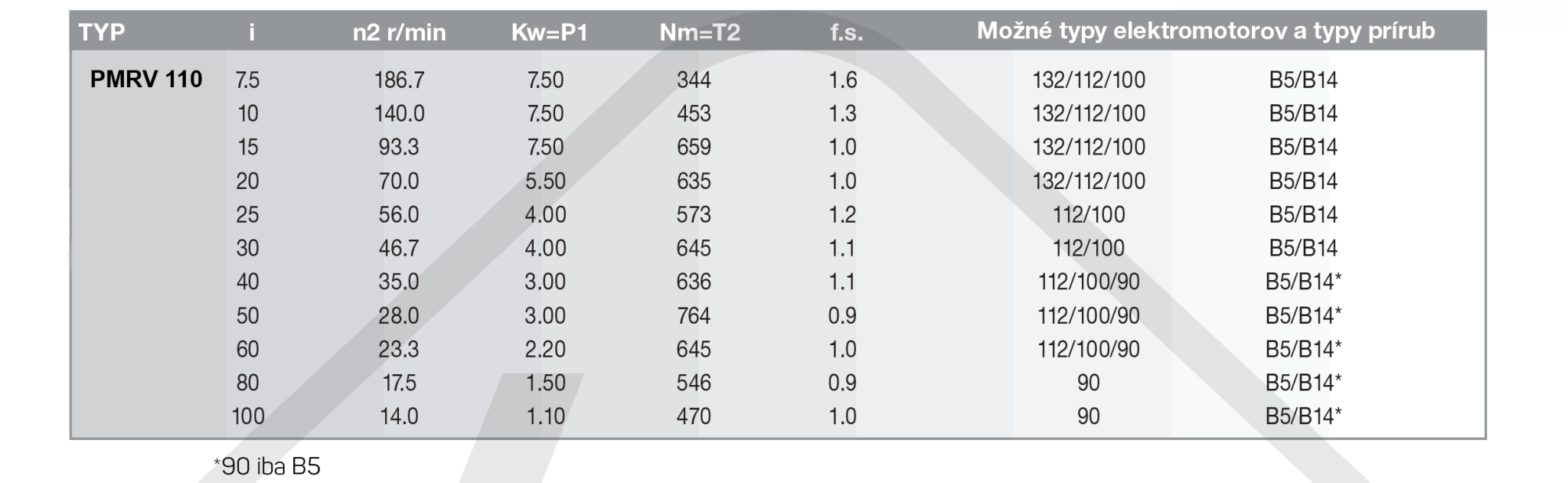

POZNÁMKA: Ve všech následujících tabulkách jsou znázorněny výstupní hodnoty z převodovek při použití 4-pólového elektromotoru (1400 ot / min). V případě použití 2-pólového nebo 6-pólového elektromotoru je nutné přepočítat, nebo kontaktovat naše obchodně-technické oddělení.

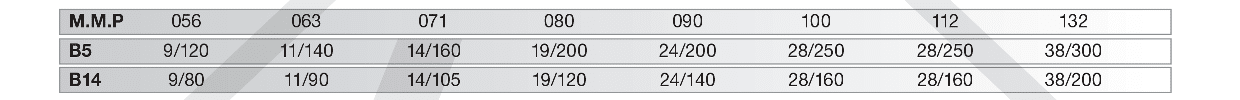

Aby se předešlo vibracím a nežádoucím silám na vstupním ložisku převodovky, musí být převodovka, která se dodává s přírubou připojena k takovému elektromotoru, jehož toleranční hodnoty hřídele a příruby budou odpovídat kvalitám normy IEC. Převodovky, které dodáváme s našimi elektromotory vám tuto podmínku mohou bezpochyby garantovat. Podle níže uvedené tabulky víte jednoduše zjistit velikost montážní příruby B5 nebo B14. Elektrické motory, které naše firma dodává i s přírubami, se zpravidla dodávají na základě tabulky deklarovaných hodnot, ale protože jsou tyto montážní příruby demontovatelné, můžete dosáhnout i kombinace hřídel / příruba, které níže uvedené tabulce neodpovídají (např. 19/140), čímž umíme nabídnout přizpůsobivost i pro modely, které nejsou unifikované jako např. stejnosměrné elektromotory apod.

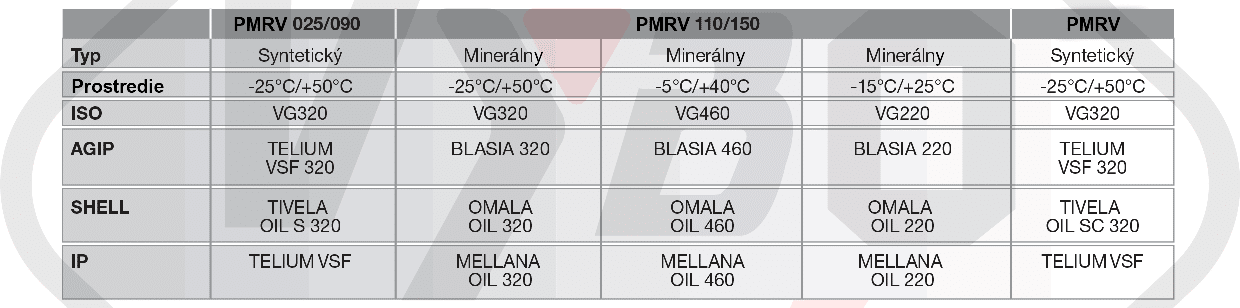

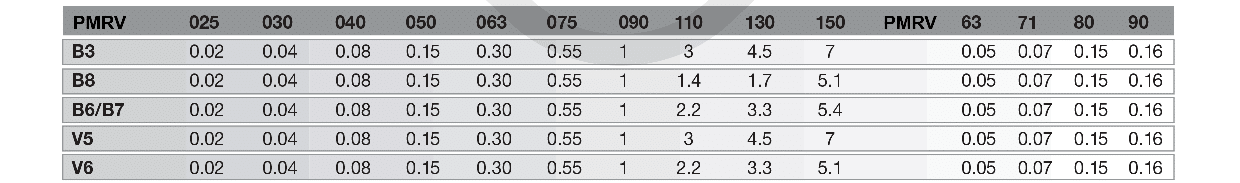

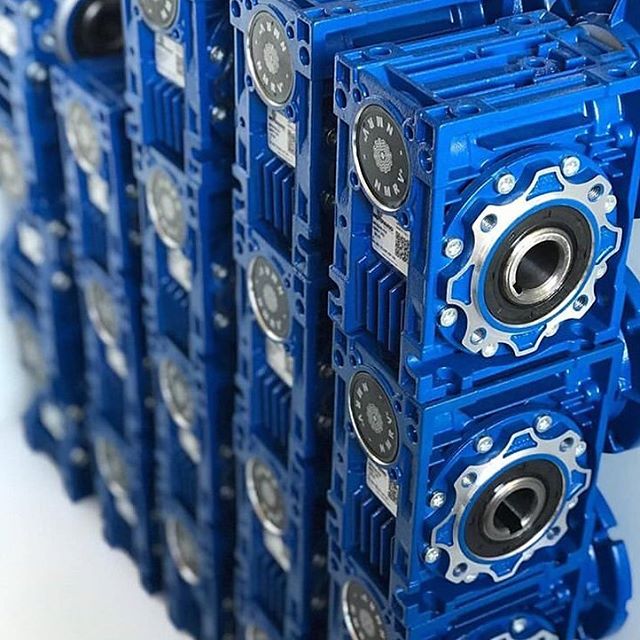

Čtyřhranné převodovky PMRV jsou určeny pro všestrannou montáž. Výrobu komponentů, kterou zajišťují numericky řízené stroje, garantují maximální preciznost při dodržování striktních tolerančních hodnot. Finální produkt se proto pyšní svou vysokou dlouhodobou spolehlivostí. Těla převodovek velikostí 025 až do 090 jsou vyrobeny ze slitiny hliníku a těla velikosti 110 až 150 jsou vyráběny z litiny. Každá z těchto převodovek je opatřena hliníkovým nátěrem RAL 9022 z důvodu ochránění dílů proti stárnutí a rovněž, i aby se lépe překryly možné drobné nerovnosti, které mohou být v hliníkové slitině přítomny. Převodovky jsou dodávány minimálně s jedním plnicím otvorem, který se používá i jako test možné netěsnosti převodovky. Montážní příruby umožňují kombinování dvou převodovek pro dosažení vysokých převodových poměrů. Čtyři velikosti PMRV předřadných čelních převodů jsou k dispozici pro připojení k převodovce. Jsou také konstruovány z hliníkové slitiny a jsou opatřeny stejným ochranným nátěrem. Všechny dodávané kombinace jsou dodávány s mazací náplní, jejíž charakteristika je specifikována v následující tabulce.
Převodovky velikostí 025 až 090 jsou dodávány kompletně se syntetickou náplní a proto jsou bezúdržbové. Převodovky velikostí 110, 130 a 150 jsou dodávány s náplní minerálního oleje uvedenou pro montážní pozici B3. Zákazník je zodpovědný za uzpůsobení množství oleje dané montážní pozice a dále za nahrazení plnící zátky, kterou je převodovka z přepravních důvodů osazena (zátkou odvzdušňovací). Pokud převodovka nebude odvzdušňovací zátkou osazena, může to způsobit vznik vnitřního přetlaku a tímto může docházet k prosakování oleje přes těsnění převodovky. Pro velikosti 110, 130 a 150 doporučujeme, aby byla provedena výměna olejové náplně převodovky po uplynutí prvních cca 300 provozních hodin.
