Speciální

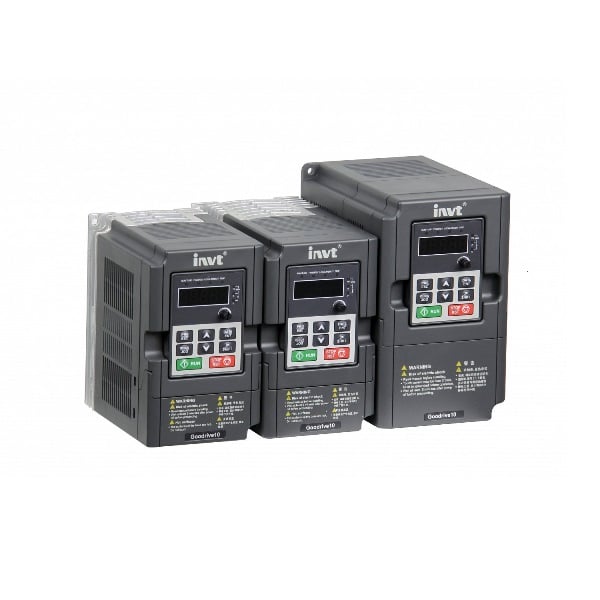

Série GD10 Model GD10-0R2G-S2-B Výstupní výkon 0,2 kW Vstupní proud 4,9 A Výstupní proud 1,6 A Vstupní napětí 1x230V
| Položka | Popis | |
|---|---|---|
| Vstup | Jmenovité vstupní napětí | Jednofázové 220 V(-15%)～240 V(+10%) Třífázové 200 V(-15%)～240 V（+10%） Třífázové 380 V(-15%)～440 V(+10%) |
| Jmenovitá vstupní frekvence | 50 Hz nebo 60 Hz, možný rozsah: 47～63 Hz | |
| Výstup | Výstupní napětí | 0 ~ vstupní napětí s odchylkou méně než 5% |
| Výstupní frekvence | 0 ~ 400 Hz | |
| Funkce | Režim řízení | SPWM |
| Rozsah řízení rychlosti | 1:100 | |
| Přetížení ke jmenovitému proudu | 150% / 1min , 180% / 10s, 1s pre 200% / 1s | |
| Rozlišení analogového vstupu | < 20 mV | |
| Reakční doba digitálních vstupů | < 2 ms | |
| Analogové I/O | Vstup 0～10 V nebo 0～20 mA, výstup 0～10 V nebo 0～20 mA | |
| Digitální I/O | 5 standardních vstupů programovatelný výstup Y (tranzistor) programovatelný výstup (relé) |
|
| Sériová komunikace | RS 485 | |
| Způsob instalace | na zeď | |
| Okolní teplota | ﹣10~50℃, snížení zatížení o 1% na 1°C při teplotě > 40°C | |
| Chlazení | 1f/3f 230V 0.2～0.75KW sálání 1f/3f 220V 1.5～2.2KW, 3f 380V 0.75～2.2KW ventilátor |
|
| Ochrany | Poskytuje desítky funkcí ochrany proti chybám: nadproud, přepětí, podpětí, přehřátí a přetížení |
|
| Brzdná jednotka | Standardně zabudovaná | |
| Typ | Výstupní výkon (kW) | Vstupní proud (A) | Výstupní proud (A) | |
|---|---|---|---|---|
| Jednofázový 220 - 240V |
GD10-0R2G-S2-B | 0,2 | 4,9 | 1,6 |
| GD10-0R4G-S2-B | 0,4 | 6,5 | 2,5 | |
| GD10-0R7G-S2-B | 0,75 | 9,3 | 4,2 | |
| GD10-1R5G-S2-B | 1,5 | 15,7 | 7,5 | |
| GD10-2R2G-S2-B | 2,2 | 24 | 10 | |
| Třífázový 380 - 400V |
GD10-0R7G-4-B | 0,75 | 3,2 | 2,5 |
| GD10-1R5G-4-B | 1,5 | 4,3 | 4,2 | |
| GD10-2R2G-4-B | 2,2 | 7,1 | 5,5 | |
| Typ | W1 | W2 | H1 | H2 | D |
| GD10-0R2G-S2-B | 85 | 74 | 145,5 | 131,5 | 134,2 |
