Frekvenční menič 15kW GD200A-015G-4-INVT Sleva 27 %

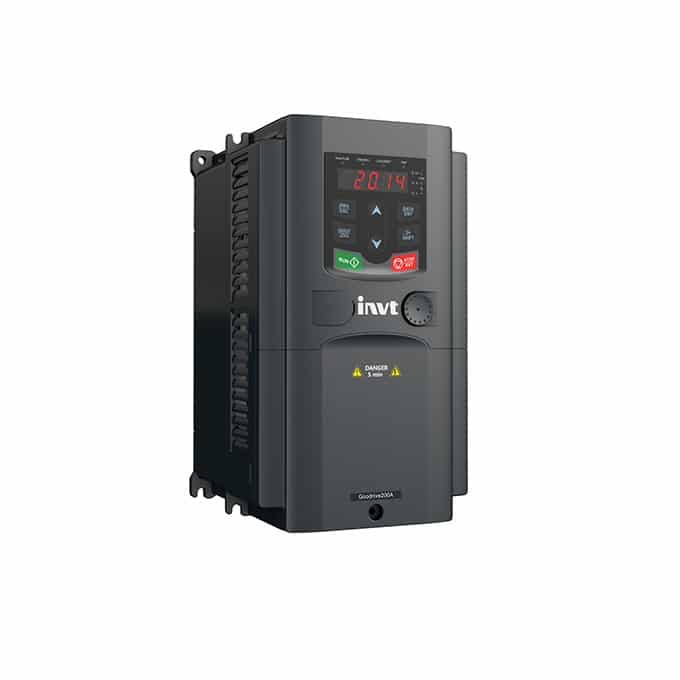

Frekvenční menič 15kW GD200A-015G-4-INVT

15 kW3× 690 Vřada GD200A
19 371 Kč23 439 Kč−27 %Ušetříte 5 195 KčUšetříte 6 286 Kč
14 176,28 Kč bez DPH17 153,30 Kč s DPH17 153,30 Kč s DPH14 176,28 Kč bez DPH
SklademObjednejte do 14:30, expedujeme ještě dnes. Doprava GEIS od 152 Kč bez DPH, dobírka a balné zdarma.

Mezisoučet:

Spolu za doplňky:

+

Spolu:

Záruka 24 měsícůPoradíme: 721 348 247Technické parametry
14 176,28 Kč17 153,30 Kčbez DPHs DPH

Technické parametry

Série GD200A Model GD200A-015G/018P-4 Výstupní výkon 15/18 kW Vstupní proud 40/47 A Výstupní proud 32/38 A Vstupní napětí 3x400V

Položka Popis
Vstup Jmenovité vstupní napětí Jednofázové 220 V(-15%)～240 V(+10%)
Třífázové 380 V(-15%)～440 V（+10%）
Třífázové 520 V(-15%)～690 V(+10%)
Jmenovitá vstupní frekvence 50 Hz nebo 60 Hz, možný rozsah: 47～63 Hz
Výstup Výstupní napětí 0 ~ vstupní napětí s odchylkou méně než 5%
Výstupní frekvence 0 ~ 400 Hz
Funkce Režim řízení SPWM, SVC
Rozsah řízení rychlosti 1:100
Přesnost řízení rychlosti +-0.2%(SVC)
Kolísání rychlosti +-0.3%(SVC)
Odezva momentového řízení <20ms (SVC)
Přesnost řízení momentu 10% (SVC)
Záběrný moment 150% / 0.5Hz (SVC)
Přetížení ke jmenovitému proudu G TYP: 150% / 1min , 180% / 10s, 200% / 1s
P TYP: 120% / 1min , 180% / 10s, 180% / 1s
Nastavení frekvence digitální, analogové, pulzní, multi-frekvence, jednoduché PLC, PID, MODBUS, přepínání mezi nastavenou kombinací a nastaveným kanálem
Analogové vstupy (AI2) 0 ~ 10V / 0 ~ 20 mA a (AI3) -10V ~ 10V
Analogové výstupy (AO1, AO2) 0 ~ 10V / 0 ~ 20 mA
Digitální vstupy 8x standardní vstup max 1kHz, 1x vysokorýchlostní vstup max 50kHz
Digitálny výstup 1x programovatelný výstup Y1 (tranzistor), 1x vysokorýchlostní vstup max 50kHz
Reléové výstupy 2 programovatelné relé výstupy;
RO1A NO, RO1B NC, RO1C společný;
RO2A NO, RO2B NC, RO2C společný;
zatížitelnost kontaktu 3A/250VAC, 1A/30VDC,
Sériová komunikace RS 485, MODBUS
Způsob instalace na zeď, na přírubu, na podlahu
Okolní teplota ﹣10~50℃, snížení zatížení o 1% na 1°C při teplotě > 40°C
Chlazení ventilátor
Ochrany Poskytuje desítky funkcí ochrany proti chybám:
přepětí, podpětí, nadproud, přetížení a přehřátí
Ochranný stupeň IP20
Brzdná jednotka Standardně zabudovaná do 30kW; pro výkony nad 37kW volitelné
EMC filtre standardně zabudovaný filtr C3; filtr C2 volitelný pro všechny výkony
Typ Konstantní zátěž Proměnná zátěž
  Výstupní výkon (kW) Vstupní proud (A) Výstupní proud (A) Výstupní výkon (kW) Vstupní proud (A) Výstupní proud (A)
GD200A-0R7G-4 0.75 3.4 2.5
GD200A-1R5G-4 1.5 5 3.7
GD200A-2R2G-4 2.2 5.8 5
GD200A-004G/5R5P-4 4 13.5 9.5 5.5 19.5 14
GD200A-5R5G/7R5P-4 5.5 19.5 14 7.5 25 18.5
GD200A-7R5G/011P-4 7.5 25 18.5 11 32 25
GD200A-011G/015P-4 11 32 25 15 40 32
GD200A-015G/018P-4 15 40 32 18 47 38
GD200A-018G/022P-4 18 47 38 22 56 45
GD200A-022G/030P-4 22 56 45 30 70 60
GD200A-030G/037P-4 30 70 60 37 80 75
GD200A-037G/045P-4 37 80 75 45 94 92
GD200A-045G/055P-4 45 94 92 55 128 115
GD200A-055G/075P-4 55 128 115 75 160 150
GD200A-075G/090P-4 75 160 150 90 190 180
GD200A-090G/110P-4 90 190 180 110 225 215
GD200A-110G/132P-4 110 225 215 132 265 260
GD200A-132G/160P-4 132 265 260  160 310 305
GD200A-160G/185P-4 160 310 305 185 345 340
GD200A-185G/200P-4 185 345 340 200 385 380
GD200A-200G/220P-4 200 385 380 220 430 425
GD200A-220G/250P-4 220 430 425 250 485 480
GD200A-250G/280P-4 250 485 480 280 545 530
GD200A-280G/315P-4 280 545 530 315 610 600
GD200A-315G/355P-4 315 610 600 355 625 650
GD200A-355G/400P-4 355 625 650 400 715 720
GD200A-400G-4 400 715 720
GD200A-450G-4 450 840 820
GD200A-500G-4 500 890 860
Typ W1 W2 H1 H2 D1 Montážní díra (d)

Váha (kg)
GD200A-015G/018P-4 170 151 320 303,5 199,6 6 5,9
Typ W1 W2 W3 W4 H1 H2 H3 H4 D1 D2 Montážní díra Váha (kg)
GD200A-015G/018P-4 191,2 151 174 11,5 370 351 324 12 199,6 113 6 5,9

Rozměrový výkres

Rozměrový výkres Frekvenční menič 15kW GD200A-015G-4-INVT
