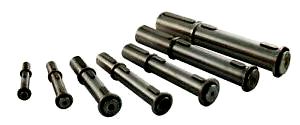

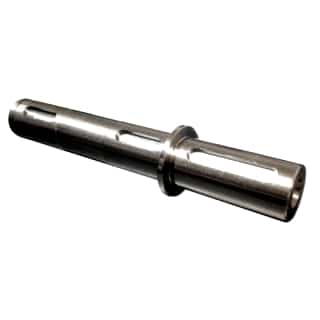

Výstupní hřídel pro šnekovou převodovku PMRV110

Hodnota přípustného radiálního zatížení (N) se nachází v tabulkách výkonu dané převodovky. Hlavním faktorem, který ovlivňuje tuto hodnotu je zatížení v ose hřídele, ale při nejnepříznivějších okolních podmínkách to je i úhel aplikace a směr otáčení. Pokud se axiální zatížení použije spolu v kombinaci se zatížením radiálním, jeho dovoleno maximum bude 1/5 z hodnoty daného radiálního zatížení. V tabulkách výstupních hřídelů jsou uvedeny maximální přípustné hodnoty. Jelikož se tyto hodnoty týkají pevnosti daného případu, nesmějí být překročeny. Pokud se však objeví podmínky pro vyšší radiální zatížení, jako jsou v katalogu vymezeny, doporučujeme volat naši technickou službu. Její poskytněte veškeré informace týkající se dané aplikace: směr otáčení hřídele, směr zatížení, typ služby v případě dvojitých prodlužovacích hřídelů s radiálním zatížením na obou koncích atd.
